  • APF有源滤波模块专用Jamicon高风量散热风扇应用案例

APF有源电力滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功进行补偿,实现了动态跟踪补偿,而且可以既补谐波又补无功,近年来由于提高精度,控制板的安装密度变高,发热量增大,因此需要冷却,进行散热,需要搭载散热风扇,因在户外使用并且使用环境相对恶劣,所以散热风扇对防护等级有要求。

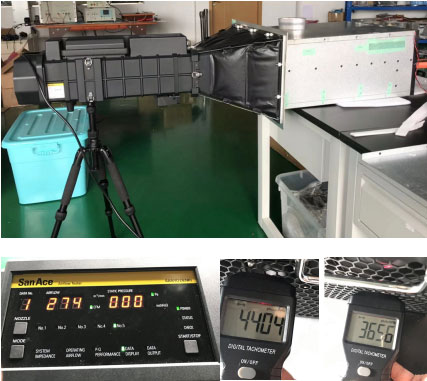

150A有源滤波模块内部散热器高度105mm,所以散热风扇尺寸建议用9238直流风机或者8038直流风机,技术根据测试数据和比较散热风扇的P-Q风量风压曲线来推荐使用散热风扇型号的散热方案。使用散热风扇品牌是性价比高的台湾Jamicon凯美,风扇型号及参数如下:

型号 品牌 电压v 风量cfm 风压pa 噪音dB 构成pcs 备注
KF0938B1U jamicon 12 153 246.5 61.7 4 方案一
KF0838B1U jamicon 12 106 306.3 60.3 5 方案二

此两款Jamicon散热风扇具有高风量的特性,采用扇叶设计的最优化,提高散热性能的同时降低了噪音,在满足散热的同时也能降低风道噪音。

两款防水散热风扇IP55防护等级,以防止大部分灰尘,侵入的灰尘量不会影响散热风扇运转并能有效防护水流喷溅不噪音任何对散热风扇的影响。

使用高性能散热风扇可以保证设备散热,即使长期使用后散热风扇的转速降低,仍能满足设备散热要求。

Jamicon凯美散热风扇中国区产品供应链中心销售Jamicon全系列散热风扇,提供专业技术支持,根据用户的散热需求进行产品协同设计,提供整体散热风机解决方案Jamicon散热风扇工厂近百年匠心精神制造经验和基础,可以为用户提供大风量、高风压、低噪音、长寿命免维护、低功耗,防水风扇,智能调速节能等优质散热风扇;
